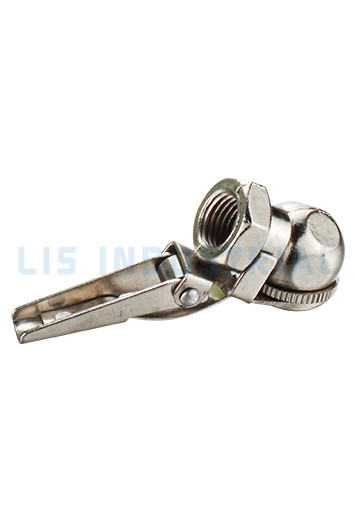

Pneumatski sustavi naširoko se koriste u proizvodnji, održavanju automobila i automatiziranim proizvodnim linijama, a zahtjevi za tlakom značajno variraju u različitim scenarijima primjene - od niskotlačnih sustava (npr. 0,2-0,5 MPa) za laka stezanja do visokotlačnih sustava (npr. 1,0-3,0 MPa) za podizanje teških tereta. Zračne armature i dodaci (kao što su brze spojnice, crijeva, ventili i filteri) su "veze" pneumatskog sustava; njihovo pravilno usklađivanje s tlakom u sustavu izravno određuje sigurnost, stabilnost i učinkovitost cijelog sustava. Dakle, koji su ključni koraci i razmatranja uključeni u usklađivanje ovih komponenti s različitim zahtjevima tlaka? Istražimo sljedeća pitanja.

Koji bi parametri tlaka jezgre trebali imati prioritet pri usklađivanju zračnih armatura i pribora?

Prilikom slaganja zračne armature i pribor za pneumatski sustav dva parametra tlaka jezgre moraju biti prvi fokus: nazivni radni tlak i maksimalni tlak pucanja komponenti. Nazivni radni tlak odnosi se na maksimalni tlak koji fiting ili pribor može stabilno izdržati tijekom dugotrajnog normalnog rada i mora biti veći ili jednak projektiranom radnom tlaku sustava. Na primjer, ako pneumatski sustav za automatiziranu montažu ima projektirani radni tlak od 0,8 MPa, odabrane brze spojnice i crijeva moraju imati nazivni radni tlak od najmanje 0,8 MPa—upotreba komponenti s nazivnim tlakom od 0,6 MPa dovest će do curenja ili čak strukturalnog kvara pod pritiskom. Maksimalni tlak pucanja jednako je kritičan: to je minimalni tlak pri kojem će komponenta puknuti, a obično je 3-5 puta veći od nazivnog radnog tlaka. Ovaj parametar osigurava sigurnosni međuspremnik za neočekivane skokove tlaka (npr. uzrokovane pogrešnim radom ventila ili prekomjernim tlakom kompresora zraka). Za visokotlačne sustave (npr. 2,0 MPa), treba odabrati komponente s maksimalnim tlakom pucanja od najmanje 6,0 MPa kako bi se izbjegla opasna pucanja uslijed fluktuacija tlaka.

Trebaju li zračne armature i pribor različite strategije podudaranja za pneumatske sustave niskog, srednjeg i visokog pritiska?

Da, odgovarajuće strategije za zračne armature i pribor značajno razlikuju među pneumatskim sustavima niskog, srednjeg i visokog tlaka, budući da se njihovi zahtjevi za podnošenje tlaka i rizici primjene razlikuju. Za niskotlačne sustave (obično ≤ 0,5 MPa, kao što su pneumatske hvataljke u sklapanju elektroničkih proizvoda), fokus je na laganoj težini i isplativosti uz osiguravanje osnovne otpornosti na pritisak. Na primjer, brze spojnice mogu biti izrađene od inženjerske plastike (s dobrom otpornošću na koroziju i malom težinom), a crijeva mogu biti izrađena od PVC-a ili nitrilne gume—ovi materijali ispunjavaju zahtjeve za tlakom i smanjuju ukupnu težinu sustava. Za sustave srednjeg tlaka (0,5-1,0 MPa, kao što su pneumatski cilindri u linijama za zavarivanje automobila), komponente trebaju ravnotežu otpornosti na pritisak i trajnosti. Ovdje su prikladniji metalni brzi spojnici (npr. mesing ili aluminijska legura), budući da imaju veću otpornost na habanje od plastičnih; crijeva trebaju biti izrađena od ojačane gume (s ugrađenim slojevima vlakana) kako bi se spriječilo širenje ili deformacija pod srednjim tlakom. Za visokotlačne sustave (≥ 1,0 MPa, kao što su pneumatske preše u teškim strojevima), sigurnost i otpornost na pritisak glavni su prioriteti. Priključci trebaju biti izrađeni od metala visoke čvrstoće (npr. nehrđajućeg čelika ili legiranog čelika) s preciznom strojnom obradom kako bi se osigurali čvrsti spojevi; crijeva moraju biti otporna na visoki tlak (npr. crijeva ojačana spiralno namotanom čeličnom žicom) koja mogu izdržati ekstremni pritisak bez pucanja. Dodatno, visokotlačni sustavi zahtijevaju ventile za smanjenje tlaka (s nazivnim tlakom koji odgovara sustavu) kako bi se spriječile nezgode zbog prekomjernog tlaka.

Kako osigurati učinkovitost brtvljenja pri usklađivanju zračnih armatura i pribora s različitim zahtjevima tlaka?

Učinkovitost brtvljenja ključni je čimbenik u sprječavanju curenja zraka—posebice u visokotlačnim sustavima, gdje čak i mala curenja mogu dovesti do gubitka tlaka, smanjene učinkovitosti sustava ili sigurnosnih opasnosti. Prvi korak je odabir pravog materijala za brtvljenje na temelju pritiska. Za niskotlačne sustave dovoljne su brtve od nitrilne gume ili EPDM, jer imaju dobru elastičnost i nisku cijenu; za srednjetlačne sustave, brtve od fluorokaučuka su bolje, jer imaju veću otpornost na temperaturu i pritisak; za visokotlačne sustave potrebne su metalne brtve (npr. bakrene ili aluminijske brtve) ili kompozitne brtve (guma obložena metalom), jer mogu izdržati ekstremni pritisak bez da se zgnječe. Drugi korak je odabir odgovarajuće brtvene strukture. Navojni spojevi za niskotlačne sustave mogu koristiti traku ili brtvilo za navoje za poboljšanje brtvljenja; za srednje i visokotlačne sustave, spojni elementi s ugrađenim O-prstenovima (ili čeonim brtvama) pouzdaniji su jer stvaraju čvrsto brtvljenje deformacijom brtve izazvanom pritiskom. Dodatno, mora se kontrolirati moment pri ugradnji: pretjerano zatezanje može oštetiti brtvu ili fiting, dok premalo zatezanje može uzrokovati curenje. Na primjer, pri ugradnji navojnih spojeva od nehrđajućeg čelika u sustav od 1,5 MPa, zakretni moment treba prilagoditi prema veličini priključka (npr. 15-20 N·m za priključke od 1/2 inča) kako bi se osiguralo ispravno brtvljenje bez oštećenja.

Kakvu ulogu ima odabir materijala u usklađivanju zračnih armatura i pribora s tlakom pneumatskog sustava?

Odabir materijala izravno utječe na sposobnost podnošenja pritiska, trajnost i sigurnost zračnih armatura i pribora. Za niskotlačne sustave, plastični materijali (npr. najlon, POM) naširoko se koriste za fitinge, jer su lagani, otporni na koroziju i isplativi—iako su prikladni samo za tlakove ≤ 0,5 MPa, budući da viši tlak može uzrokovati njihovo pucanje. Za srednjetlačne sustave poželjni su obojeni metali (npr. mjed, legura aluminija): mjed ima dobru obradivost i otpornost na koroziju, što ga čini idealnim za brze priključke i ventile; aluminijska legura je lakša od mesinga, pogodna za komponente koje zahtijevaju smanjenje težine (npr. crijeva za mobilnu pneumatsku opremu). Za visokotlačne sustave bitni su metali visoke čvrstoće: nehrđajući čelik (npr. 304 ili 316) ima izvrsnu otpornost na koroziju i pritisak, pogodan za teške uvjete (npr. kemijska postrojenja); legirani čelik (npr. čelik 45#) ima visoku vlačnu čvrstoću, pogodan za visokotlačne ventile i spojeve koji podnose teška opterećenja. Dodatno, mora se uzeti u obzir kompatibilnost materijala s radnim medijem (komprimirani zrak): na primjer, u sustavima s komprimiranim zrakom podmazanim uljem, brtve bi trebale biti izrađene od materijala otpornih na ulje (npr. nitrilna guma) kako bi se izbjeglo bubrenje ili degradacija. Korištenje materijala koji nisu kompatibilni s tlakom ili medijem može dovesti do preranog kvara komponente—kao što je korištenje plastičnih spojnica u sustavu od 1,2 MPa, koji mogu puknuti nakon kratkog razdoblja upotrebe.
