Što je pištolj za prskanje? Vrste, PSI postavke i kako to radi

Što je a Pištolj za prskanje

Pištolj za prskanje ručni je alat koji raspršuje boju, premaz ili materijal za završnu obradu u finu maglicu i usmjerava je na površinu kroz kontrolirani uzorak komprimiranog zraka ili hidrauličkog tlaka. Umjesto nanošenja materijala četkom ili valjkom, pištolj za prskanje razbija tekući premaz u sitne kapljice i prenosi ih na ciljnu površinu, stvarajući glatkiji i ravnomjerniji film. Ovaj osnovni mehanizam koristi se za završnu obradu namještaja, doradu automobila, metalnu proizvodnju, premazivanje brodova i općenito industrijsko bojanje.

Temeljna ideja koja stoji iza svakog pištolja za lakiranje je ista: tekućina susreće struju zraka u blizini mlaznice, raspada se u kapljice i usmjerava na obradak u kontroliranom lepezastom ili okruglom uzorku. Ono što se mijenja između modela je način na koji se tekućina isporučuje do mlaznice, koliki se tlak zraka koristi i kako pištolj usklađuje kvalitetu završne obrade s učinkovitošću prijenosa materijala. Razumijevanje ovih razlika pomaže operaterima u odabiru opreme koja odgovara premazu, podlozi i radnom okruženju.

Pištolji za raspršivanje naširoko se koriste jer skraćuju vrijeme nanošenja na velike ili detaljne površine i proizvode konzistentniju teksturu površine od ručnih metoda. Pištolj za raspršivanje može se prilagoditi za širok lepezasti uzorak za brzo pokrivanje otvorenih ploča ili suziti za detaljan rad oko rubova, kutova i obruba. Ova fleksibilnost je jedan od razloga zašto pištolji za raspršivanje ostaju standardni alat u profesionalnim trgovinama za premazivanje i proizvodnim linijama.

Kako radi pištolj za prskanje

Svaki pištolj za raspršivanje boje na komprimirani zrak oslanja se na mali skup komponenti koje rade zajedno: zračni poklopac, mlaznica za tekućinu, igla, okidač i zračni prolaz povezan s kompresorom ili turbinom. Kada se okidač povuče, prvo počinje strujati zrak, nakon čega slijedi oslobađanje tekućine dok se igla povlači iz sjedišta mlaznice. Dva se toka susreću neposredno izvan zračnog poklopca, gdje se tekućina rastrga u kapljice i oblikuje u uzorak okolnim mlazovima zraka.

Glavne komponente

Zračna kapica: oblikuje uzorak prskanja pomoću bočnih i središnjih otvora za zrak
Mlaznica i igla za tekućinu: kontrolirajte koliko materijala prolazi u sekundi
Okidač: dvostupanjska kontrola koja prvo ispušta zrak, a zatim tekućinu
Gumb za podešavanje tekućine: postavlja koliko se igla može uvući
Gumb za podešavanje uzorka: odabir okruglog i lepezastog oblika raspršivanja
Ulaz za zrak: povezuje pištolj s crijevom, kompresorom ili turbinskom jedinicom

Odnos između volumena zraka i volumena tekućine određuje kvalitetu atomizacije. Previše zraka u odnosu na tekućinu stvara prekomjerno raspršivanje i teksturu suhog filma, dok premalo zraka ostavlja premaz teškim i sklonim spuštanju. To je razlog zašto se tlak pištolja za prskanje i izlaz tekućine gotovo uvijek podešavaju zajedno, a ne odvojeno, i zašto su operateri obučeni da tretiraju dvije kontrole kao usklađeni par, a ne zasebne postavke.

Uobičajene vrste Pištolj za prskanjes

Pištolji za prskanje općenito se grupiraju prema načinu na koji tekućina dospijeva u mlaznicu. Tri najčešće kategorije koje se koriste u radionicama i proizvodnim linijama su gravitacijski dovod, sifonski dovod i tlačni dovodni pištolji, od kojih svaki odgovara različitim količinama premaza i različitim radnim položajima.

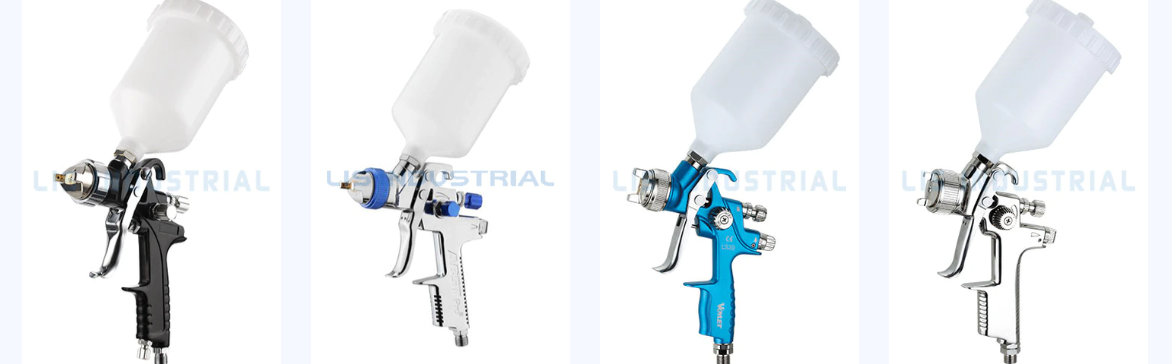

Gravitacijski pištolj za prskanje boje drži svoj materijal u posudi postavljenoj na vrhu tijela pištolja, dopuštajući tekućini da kaplje u mlaznicu samo gravitacijom. Ovaj dizajn koristi manje zraka za pomicanje tekućine, što poboljšava učinkovitost prijenosa i olakšava čišćenje pištolja budući da većina premaza prirodno istječe iz posude. Pištolji za sifonsko punjenje umjesto toga povlače materijal prema gore iz čaše postavljene ispod pištolja koristeći vakuum koji stvara brzo kretanje zraka, raspored koji je bio uobičajen na starijoj konvencionalnoj opremi za prskanje. Pištolj za prskanje pod pritiskom spojen je na odvojeni spremnik pod tlakom ili pumpu, koja gura materijal kroz crijevo u pištolj. Ova postavka je poželjna za kontinuirano proizvodno prskanje, velike površine ili deblje premaze koje bi bilo teško podići samo gravitacijom ili vakuumom.

Tablica 1. Usporedba uobičajenih vrsta dovoda pištolja za prskanje i općih radnih karakteristika
Vrsta hrane	Tipični položaj za čašu ili opskrbu	Najprikladnije za	Napor čišćenja
Gravitacijsko napajanje	Šalica postavljena na vrh	Rad na detaljima, male do srednje ploče	Niska
Sifonsko napajanje	Šalica postavljena ispod	Prskanje opće namjene	Umjereno
Napajanje pod pritiskom	Daljinski spremnik pod tlakom	Velike površine, kontinuirana proizvodnja	Viša, zbog crijeva

PSI pištolja za prskanje i postavke tlaka

Pištolj za prskanje psi jedna je od najtraženijih postavki među novim i iskusnim slikarima, i to s dobrim razlogom: tlak koji je previsok ili prenizak mijenja cjelokupni rezultat posla premazivanja. Psi raspršivača boje odnose se na tlak zraka koji se isporučuje u pištolj, obično mjeren na ulazu zraka ili na poklopcu zraka, ovisno o vrsti pištolja. Konvencionalni pištolji za raspršivanje općenito rade s višim ulaznim tlakom, dok su HVLP i LVLP pištolji dizajnirani za učinkovito raspršivanje materijala pri nižem tlaku, što smanjuje prekomjerno raspršivanje i poboljšava koliko premaza zapravo pada na površinu.

Kao opća referentna točka koja se koristi u mnogim zanatima završne obrade, konvencionalni pištolji obično rade blizu 40 do 50 psi na ulazu, pištolji za dovod tlaka su podešeni bilo gdje od 20 do 50 psi ovisno o veličini vrha i viskoznosti materijala, HVLP pištolji obično su postavljeni bliže 28 do 32 psi na ulazu kako bi dosegli otprilike 10 psi na zračnom poklopcu, a LVLP pištolji rade još niže, često u Raspon od 20 do 25 psi. Ove brojke variraju ovisno o proizvođaču i posebnom vrhu tekućine koji je postavljen na pištolj, tako da psi za opremu za prskanje boje uvijek treba provjeriti prema dokumentaciji pištolja i prilagoditi prema premazu koji se koristi.

Grafikon 1. Opći referentni raspon za tlak ulaznog zraka po vrsti pištolja za prskanje, prikazan u funtama po kvadratnom inču

Podešavanje tlaka usko je povezano s regulatorom tlaka raspršivača boje postavljenim na kompresorsku liniju ili, na nekim gravitacijskim pištoljima, ugrađenim regulatorom na dnu ručke. Postavljanje tlaka pištolja za prskanje malo ispod maksimalne preporučene vrijednosti i testiranje na otpadnom materijalu prije rada na završnoj površini uobičajena je praksa među profesionalnim lakirerima, budući da omogućuje fino podešavanje tlaka pištolja za bojanje bez gubitka premaza na stvarnom izratku.

Kako podesiti pištolj za prskanje

Učenje kako prilagoditi raspršivač boje počinje s razumijevanjem tri kontrole koje se nalaze na gotovo svakom modernom pištolju: gumb za tekućinu, poklopac za zrak ili gumb za uzorak i regulator ulaznog tlaka. Podešavanje pištolja za prskanje rijetko je samo jedan korak, budući da svaka kontrola utječe na ponašanje ostalih kada se zrak i tekućina susretnu na mlaznici.

Osnovni redoslijed prilagodbe

Postavite kompresor ili regulator na psi za pištolj za prskanje naveden u vodiču za opremu za instalirani nastavak za tekućinu
Otvorite gumb za kontrolu tekućine do kraja, a zatim ga zatvorite za jedan puni krug za početak s umjerenim izlazom
Isprobajte sprej na otpadni materijal pomoću okruglog uzorka kako biste provjerili veličinu kapljice prije oblikovanja lepeze
Okrenite gumb uzorka kako biste proširili ili suzili oblik lepeze ovisno o veličini površine koja se premazuje
Fino namjestite gumb za tekućinu dok uzorak ne pokaže ravnomjernu pokrivenost bez teških rubova ili tankih centara
Ponovno provjerite tlak nakon svake promjene tekućine, budući da deblji materijal često treba malo povećati tlak

Znati kako prilagoditi pištolj za prskanje također znači čitati sam uzorak prskanja. Uzorak koji je teži na jednoj strani obično ukazuje na djelomično blokiran otvor za zrak u poklopcu, dok uzorak koji je preuzak za ploču koja se premazuje često znači da je kontrola ventilatora previše zatvorena. Male prilagodbe, testirane u kratkim rafalima na otpadnom materijalu, obično daju bolje rezultate od velikih promjena napravljenih odjednom.

Odabir prave mlaznice i veličine vrha

Vrh tekućine, koji se ponekad naziva i mlaznica, kontrolira koliko materijala prolazi kroz pištolj po prolazu i izravno utječe na kvalitetu završne obrade i potrošnju zraka. Manji vrhovi prikladni su za tanke materijale koji se brzo suše kao što su lazure i lakovi, dok su veći vrhovi potrebni za deblje premaze kao što su primeri, teksturirani završni slojevi ili teške industrijske boje.

Tablica 2. Opći vodič za veličinu vrha mlaznice prema vrsti materijala
Tablica 2. Opći vodič za veličinu vrha mlaznice prema vrsti materijala
Veličina savjeta	Viskoznost materijala	Uobičajena uporaba
1,0 do 1,2 mm	Tanak	Mrlje, lakovi, boje
1,3 do 1,4 mm	Lagano do srednje	Bazni premazi, prozirni premazi
1,5 do 1,7 mm	srednje	Opći završni premazi, završne obrade namještaja
1,8 do 2,0 mm	srednje to heavy	Primeri, brtvila, teksturirani premazi

Grafikon 2. Opća referenca za potrošnju zraka u kubičnim stopama po minuti prema veličini vrha mlaznice

Tlak i učinkovitost prijenosa

Učinkovitost prijenosa opisuje koliko raspršenog materijala zapravo sleti na površinu umjesto da odleti kao prekomjerni raspršivač. Ova se brojka mijenja s pritiskom pištolja za bojanje, a razumijevanje uzorka pomaže operaterima u smanjenju rasipanja materijala bez žrtvovanja kvalitete završne obrade. Postavljen previsoko, tlak dobro raspršuje materijal, ali gura veći udio kapljica pored cilja. Postavljeno prenisko, raspršivanje postaje slabo i završna obrada površine trpi iako se manje materijala gubi u zrak.

Grafikon 3. Približan trend učinkovitosti prijenosa kroz postavke tlaka prskanja, prikazan kao opći referentni uzorak

Gornji grafikon ilustrira obrazac koji se obično opisuje u referencama za završnu obradu: pištolji u stilu HVLP imaju tendenciju doseći vršnu učinkovitost prijenosa u nižem do srednjem dijelu svog raspona tlaka, zatim se sužavaju kako tlak dalje raste, dok konvencionalni pištolji drže relativno ravnu krivulju niže učinkovitosti u istom rasponu tlaka. To je jedan od razloga zašto su mnoge trgovine koje su prešle s konvencionalne na HVLP opremu primijetile manje taloženja materijala na podovima, zidovima i ventilacijskim filtrima, jer je više premaza ostalo na predviđenoj površini.

Usporedba Gravity HVLP i konvencionalnih sifonskih pištolja

Odabir između stilova oružja često se svodi na to kako se svaki od njih ponaša u nekoliko praktičnih čimbenika, a ne na jedan broj. Radarski grafikon u nastavku poreda HVLP pištolj s gravitacijskim dovodom naspram konvencionalnog sifonskog pištolja za dovod u pet čimbenika koje lakirači obično procijene prije kupnje ili iznajmljivanja opreme.

Grafikon 4. Opća usporedba gravitacijskih HVLP pištolja u odnosu na konvencionalne sifonske pištolje za pet praktičnih čimbenika

Kao što je prikazano na grafikonu, HVLP pištolj s gravitacijskim dovodom općenito postiže bolje rezultate u kvaliteti završne obrade, kontroli raspršivanja, učinkovitosti prijenosa i lakoći čišćenja, što objašnjava njegovu popularnost u radovima na popravkama namještaja i automobila. Konvencionalni sifonski pištolj ima veću ocjenu na svestranosti, budući da može podnijeti širi raspon viskoznosti materijala i volumena bez prebacivanja opreme, što ga zadržava u upotrebi za određene industrijske zadatke i zadatke bojanja održavanja.

Gdje se koriste pištolji za prskanje

Pištolji za raspršivanje za bojanje pojavljuju se u širokom rasponu industrija, od kojih svaka ima svoje zahtjeve premazivanja i radne uvjete. Prodavaonice namještaja i ormarića oslanjaju se na gravitacijske pištolje za lakove i mrlje gdje je glatkoća površine najvažnija. Radionice za popravke automobila ovise o HVLP i LVLP pištoljima za temeljne i prozirne premaze gdje kontrola raspršivanja utječe i na kvalitetu završne obrade i na čistoću trgovine. Proizvodnja metala i lakiranje čeličnih konstrukcija često koriste sustave tlačnog dovoda uparene s većim vrhovima za učinkovito premještanje težih zaštitnih premaza preko velikih površina. Radovi na nanošenju brodskih premaza često kombiniraju opremu za dovod pod pritiskom sa specijaliziranim vrhovima prilagođenim debelim, zaštitnim premazima trupa koji se nanose na otvorenom.

Za opće održavanje i bojanje objekata, uključujući ograde, strojeve i kućišta opreme, često se koriste konvencionalni ili tlačni pištolji zbog njihove tolerancije na širi raspon vrsta materijala bez čestih promjena vrhova. U svim ovim postavkama, izbor pištolja za bojanje obično odražava ravnotežu između površine koja se pokriva, viskoznosti premaza i vremena koje se može potrošiti na postavljanje i čišćenje između poslova.

Održavanje i njega pištolja za prskanje

Redovito čišćenje je najvažnija navika za održavanje dosljednog rada bilo kojeg pištolja za prskanje. Materijal koji ostane unutar otvora za prolaz tekućine ili zračnog poklopca s vremenom se stvrdne i promijeni uzorak raspršivanja, često mnogo prije nego što pištolj pokaže bilo kakav drugi znak istrošenosti. Rastavljanje zračnog poklopca i igle nakon svake upotrebe, ispiranje prolaza za tekućinu odgovarajućim otapalom za čišćenje i brisanje vanjskog dijela pomaže da pištolj za bojanje bude spreman za sljedeći posao.

Osnovne navike održavanja

Isperite prolaz tekućine odmah nakon završetka premazivanja
Posebno namočite poklopac za zrak kako biste očistili male rupice za zrak bez ogrebanja
Provjerite jesu li igla i brtva istrošeni ako se čini da je okidač labav ili nedosljedan
Spremite pištolj s praznom posudicom za tekućinu i otključanim okidačem
Povremeno pregledajte brtve i o-prstenove jer osušeni materijal može uzrokovati mala curenja

Dosljedno održavanje također štiti točnost postavki tlaka. Djelomično blokirana mlaznica može dovesti do toga da se pištolj ponaša kao da je psi za opremu za raspršivač boje netočno postavljen, dok je pravi problem ograničen protok. Održavanje pištolja čistim uklanja ovu varijablu i buduće prilagodbe čini predvidljivijima.

Nabavka pištolja za prskanje od proizvodne tvrtke

Tvrtke koje trebaju nabaviti veliku količinu opreme za raspršivače, bilo za distribuciju na malo, programe privatnih robnih marki ili interne proizvodne linije, obično traže proizvodnog partnera s vlastitim istraživanjem, alatom i sposobnošću sklapanja, a ne općeg dobavljača za trgovinu. Izravan rad s tvrtkom za proizvodnju pištolja za raspršivanje omogućuje kupcima da detaljno razgovaraju o konfiguracijama mlaznica, materijalima za čaše, mehanizmima za okidanje i pakiranju te da prilagode specifikacije za različita regionalna tržišta.

Ningbo Lis Industrial Co., Ltd. bavi se istraživanjem, razvojem, proizvodnjom i marketingom serije pištolja za prskanje za zračno bojanje, mini zračnih kompresora i srodnih zračnih alata otkako je osnovana 1984. Tvrtka je sa sjedištem u Ningbou, lučkom gradu s dugom industrijskom poviješću i dobro razvijenim opskrbnim lancem za metalne i plastične komponente koje se koriste u opremi za prskanje. Pokrivajući prostor od više od 400.000 četvornih stopa, tvornica pištolja za prskanje radi s timom od preko 400 članova osoblja i podržava godišnju proizvodnju koja odražava jedan od većih proizvodnih razmjera u industriji pištolja za lakiranje u Kini.

Proizvodni proces u ovoj tvornici pištolja za raspršivanje obuhvaća inspekciju sirovina, provjeru kvalitete u procesu tijekom sastavljanja, pojedinačno funkcionalno testiranje gotovih jedinica i završnu fazu inspekcije prije pakiranja. Ovaj slojeviti pristup namijenjen je ranom otkrivanju nedosljednosti, od tolerancije mlaznice tekućine do aktiviranja, prije nego što proizvodi krenu u distribuciju. Za tvrtke koje planiraju nabaviti proizvode za raspršivače za dugoročne odnose opskrbe, ova vrsta vertikalno organizirane proizvodnje, koja pokriva dizajn, alate, sastavljanje i testiranje pod jednim krovom, općenito podržava stabilnija vremena isporuke i lakšu komunikaciju o prilagođenim zahtjevima u usporedbi s radom preko više posrednika.

Kupci koji procjenjuju tvrtku za proizvodnju pištolja za prskanje često se pitaju o opcijama vrha i poklopca, rasponu kapaciteta čaša, kompatibilnosti s postojećim postavkama kompresora i formatima pakiranja koji odgovaraju njihovom prodajnom kanalu. Mogućnost prolaska kroz ove pojedinosti izravno s inženjerskim i proizvodnim timom, umjesto kroz nekoliko slojeva preprodaje, skraćuje korak naprijed i natrag koji je potreban za finaliziranje specifikacije proizvoda.

Često postavljana pitanja

Zašto moj pištolj za prskanje pljuje

Pljuvanje obično ukazuje na labavu zračnu kapicu, suhu ili oštećenu brtvu oko mlaznice tekućine ili zrak zarobljen u prolazu tekućine. Pritezanje zračnog poklopca, provjera brtve mlaznice i provjera je li otvor za ventilaciju poklopca šalice čist često rješavaju problem.

Zašto moj pištolj za prskanje curi

Propuštanje oko područja okidača ili čašice s tekućinom obično je uzrokovano istrošenom brtvom igle, napuklom brtvom čašice ili labavim gumbom za podešavanje tekućine. Zamjena oštećene brtve i provjera jesu li svi priključci pravilno postavljeni obično zaustavlja curenje.

Zašto moj pištolj za prskanje ne prska ravnomjerno

Neravnomjeran izlaz često je povezan s djelomično blokiranim otvorom za zrak u čepu ili vrhom tekućine koji ne odgovara viskoznosti materijala koji se prska. Temeljitim čišćenjem čepa i provjerom veličine vrha prema tablici s podacima o premazu može se vratiti ravnomjerno prekrivanje.

Zašto je moj uzorak prskanja neravnomjeran

Uzorak koji je teži na jednoj strani obično znači da su jedan ili više bočnih otvora za zrak u čepu začepljeni. Natapanje i čišćenje svake rupe pojedinačno, umjesto samo središnje rupe, obično ispravlja oblik uzorka.

Zašto pištolj za prskanje stvara narančinu koru

Tekstura narančine kore često je povezana s tlakom koji je prenizak za pravilnu atomizaciju, pištoljem koji se drži predaleko od površine ili materijalom koji nije razrijeđen do preporučene viskoznosti. Podešavanje pritiska pištolja za prskanje i međusobne udaljenosti pištolja nastoji izgladiti završni sloj.

Zašto je moj pištolj za prskanje začepljen

Začepljenje općenito dolazi od sušenja materijala unutar prolaza tekućine ili zračnog poklopca nakon sesije bez čišćenja. Ispiranje pištolja odmah nakon upotrebe i izbjegavanje dugih razdoblja mirovanja s još uvijek napunjenim materijalom pomaže u sprječavanju ponovnog začepljenja.

Zašto moj pištolj za prskanje troši boju

Prekomjerni gubitak materijala često je povezan s tlakom postavljenim višim od potrebnog za tekući vrh koji se koristi ili lepezastim uzorkom širim od površine na koju se premazuje. Laganim smanjenjem pritiska pištolja za boju i usklađivanjem širine uzorka s veličinom ploče može se znatno smanjiti otpad.

Zašto moj pištolj za prskanje mjehuri

Mjehurići u posudi obično signaliziraju curenje zraka negdje na putu tekućine, često oko sjedišta mlaznice ili labave zračne kapice. Provjera je li mlaznica dobro namještena i je li zračni čep ispravno zategnut prvi je korak u traženju curenja.
